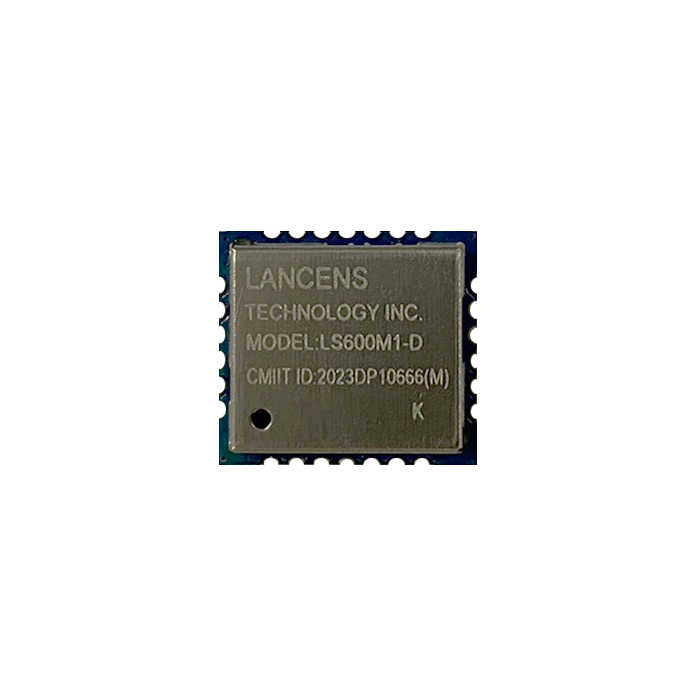

低功耗WiFi模塊LS600M1
一、描述LS3200M3模塊采用TI最新的SimpleLink Wi-Fi CC3200芯片設計，內置高性能ARM Cortex-M4 MCU，并包含多種外設，如并行攝像頭接口，I2S，SD/MMC，UART，SPI，I2C，ADC和GPIO。模塊支持802.11 b/g/n無線標準，支持Station，AP和Wi-Fi直連模式。外接天線。二、尺寸
- 型號： LS600M1
l LS600M1模塊采用22納米芯片設計，內置32位高性能微處理器，最大工作頻率240MHz,內嵌512KB SRAM、48KB ROM、32KB cache和2M Bytes Flash
l 硬件加密引擎，其中包括AES256/HASH/TRNG/Secure Boot
l 無線安全保護訪問支持WEP/WPA/WPS/WPA2/WPA3
l 3個通用異步收發器 (UART)
l 2個串行外設接口 (SPI),Master時鐘最大達40MHz
l 1個內部集成(I2C)
l 6通道脈寬調制(PWM)
l 4通道模數轉換器(ADC)
l 多達19個獨立可編程通用輸入輸出(GPIO)
l Wi-Fi支持IEE802.11 b/g/n/ax (HT20 and HT40)
l 支持IPv4
l 基站STA和熱點AP模式
l 藍牙BLE 5.1
l 發射功率
17 dBm at 1 DSSS
17 dBm at 11 CCK
14 dBm at 54 OFDM
14 dBm at 11ax
l 接收靈敏度
–96 dBm at 1 DSSS
–88 dBm at 11 CCK
–76 dBm at 54 OFDM
l 支持最大72.2Mbps@HT20 MCS7
l 電源管理系統
工作電壓范圍: 3~3.6V
l 在電壓3.3V的電流消耗
超低休眠電流：10uA
接收數據:：30.9mA @ 11B
30.6mA @ 11G
30.3mA @ 11N and 11AX
發射數據：
169mA at 54 OFDM 14dBm
181mA at HT20 MCS7 13dBm
174mA at AX MCS7 13dBm
空閑連接（處于深度睡眠中）：3mA @DTIM=1, 1mA@DTIM=3
l 時鐘源
具有內部振蕩器的 26MHz 晶振
l 工作溫度
環境溫度范圍： : –20°C to 70°C
